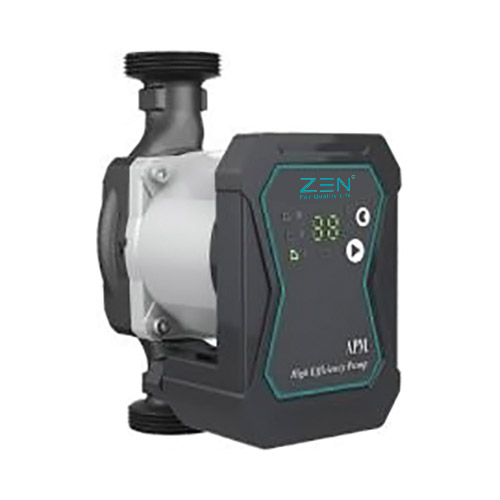

Pompa Sirkulasi Air Panas Kelas A Inverter Frekuensi Cerdas APMKeterbatasan Aplikasi◎ Suhu cairan: 2°C - 110°C◎ Suhu lingkungan maksimum + 40°C◎ Tekanan maksimum 10 bar.◎ Kelas perlindungan: IP42◎ Koneksi: 220V - 240V 50Hz - 60Hz◎ Kelas isolasi: F◎ Karakteristik pemompaan cairan: Bers......
◎ Suhu cairan: 2°C - 110°C
◎ Suhu lingkungan maksimum + 40°C
◎ Tekanan maksimum 10 bar.
◎ Kelas perlindungan: IP42
◎ Koneksi: 220V - 240V 50Hz - 60Hz
◎ Kelas isolasi: F
◎ Karakteristik pemompaan cairan: Bersih, bebas minyak padat dan mineral, tidak beracun, netral secara kimia, mirip dengan sifat air
◎ Pemasangan: Sumbu motor harus berada pada arah horizontal
◎ pH: 6,5 - 8,5
Untuk sistem air panas domestik, seperti sistem pemanas air hibrida, sistem sirkulasi air panas tenaga udara, sistem sirkulasi air panas tenaga surya dan sistem air panas domestik, siklus air dingin bertekanan dan sebagainya.
Aliran maksimum: 3 m³/jam
Ketinggian maksimum: 6 m
◎ Konsumsi energi minimum dengan efisiensi energi terukur "A"
◎ Kontrol konversi frekuensi magneto yang cerdas
◎ Mode tekanan proporsional (PP).
◎ Mode tekanan konstan (CP)
◎ Mode kecepatan konstan (S)
◎ Model otomatis
◎ Mode retret malam
◎ Tunjukkan kekuatan sebenarnya
◎ Kebisingan rendah, tidak ada kebocoran
◎ Produk dapat disesuaikan sesuai dengan voltase dan frekuensi pelanggan.
Pos. | Komponen | Bahan |
1 | Rumah pompa Roda kerja Cincin magnet Val Bantalan dorong Bantalan radial Bushing Bantalan Radial Penutup pompa Lengan Cincin Magnet Paket cincin magnet |
Besi cor PES+GF Ferit Keramik Grafit Keramik EPDM SS 304 SS304 PA66+30%GF |
3 | O-ring I | EPDM |
4 | Rotor dapat mendorong bantalan | Grafit SS304 |
5 | Cincin-O | EODM |
6 | katup udara | Kuningan |
7 | stator | / |
8 | Rumah stator | Aluminium |
9 | Sekrup kepala segi enam | baja |
10 | Komponen Konektor Kabel | PA66G30 |
11 | Paking unit kontrol | EPDM |
12 | Segel kotak kontrol | komputer |
13 | Papan PCB pengemudi | / |
14 | Penutup kotak kontrol | komputer |
15 | sekrup | Besi tahan karat |
16 | Steker karet | NBR |
17 | Panel kendali | PVC + PET |
Model | Daya masukan P1(W) |
Saat ini (A) |
Jarak antar pipa (mm) |
MAX.HEAD (M) |
Seluruh lift (M) |
MAKS. MENGALIR (m³/jam) |
Antar Kotak | Kotak luar | 20" Memuat Jumlah (pcs) |
|||
220V 50Hz/60Hz | GW(kg) | Redup.(P×L×T) | BUAH/CTN | Merokok. (P×L×T) | GW(kg) | |||||||
APM20-4-130 | 22 | 0.17 | 130 | 4 | 0~4 | 2.5 | 2.1 | 200x145x175 | 4 | 420x310x195 | 13 | 5760 |
APM20-6-130 | 45 | 0.35 | 6 | 0~6 | 3 | |||||||
APM25-4-130 | 22 | 0.17 | 130 | 4 | 0~4 | 2.5 | 2.4 | 200x145x175 | 4 | 420x310x195 | 14.5 | 5760 |
APM25-6-130 | 45 | 0.35 | 6 | 0~6 | 3 | |||||||
APM25-4-180 | 22 | 0.17 | 180 | 4 | 0~4 | 2.5 |
2.5 |
200x145x175 | 4 | 420x310x195 | 15.5 | 5760 |
APM25-6-180 | 45 | 0.35 | 6 | 0~6 | 3 | |||||||
APM32-4-180 | 22 | 0.17 | 180 | 4 | 0~4 | 2.5 | 2.7 | 200x145x175 | 4 | 420x310x195 | 16.5 | 5760 |
APM32-6-180 | 45 | 0.35 | 6 | 0~6 | 3 |
Model |
Redup.(mm) | Berat (tanpa kabel)/kg | ||||
H | H1 | L | G | B | ||
APM20-4-130 | 138 | 112 | 130 | 1" | 93 | 1.94 |
APM20-6-130 | ||||||
APM25-4-130 | 160 | 135 | 130 | 1½" | 93 | 2.12 |
APM25-6-130 | ||||||
APM25-4-180 | 160 | 135 | 180 | 1½" | 93 | 2.27 |
APM25-6-180 | ||||||
APM32-4-180 | 165 | 135 | 180 | 2" | 93 | 2.46 |
APM32-6-180 |
