Area aksiKonsumsi maksimum: 31m³ / jam
Tekanan maksimum: 120m

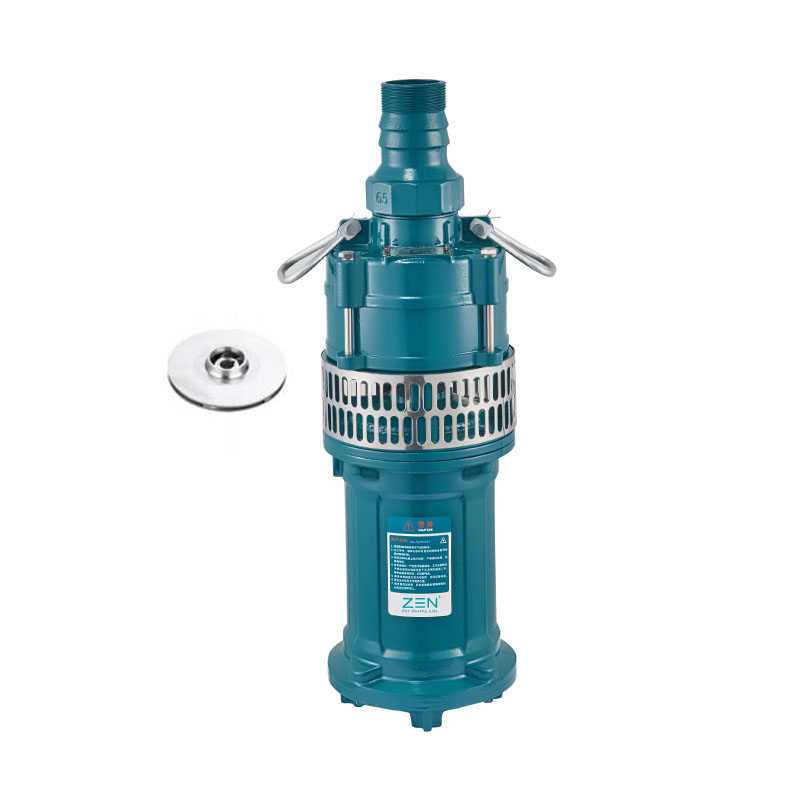

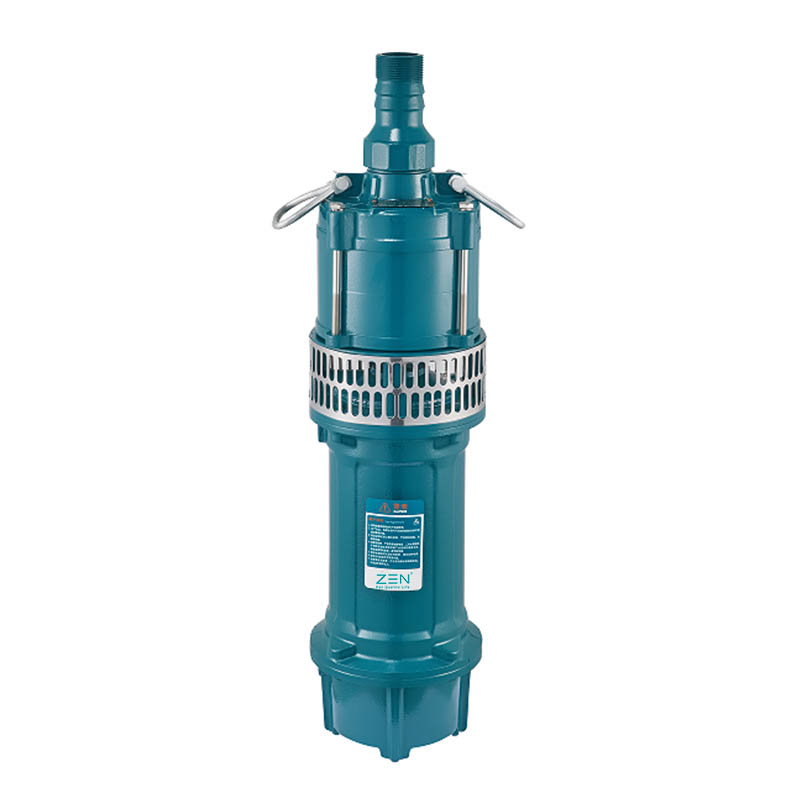

Pompa submersible QD yang terbuat dari besi cor tebal, yang memberikan kekuatan luar biasa, ketahanan terhadap abrasi dan daya tahan, cocok untuk menguras air bersih atau sedikit terkontaminasi.
Mereka dibedakan dengan kekuatan dan keandalannya dalam kondisi operasi otomatis dalam instalasi stasioner. Sebagai drainase listrik portabel dan perangkat irigasi, pompa submersible QD dengan konsumsi air yang lebih rendah sangat cocok untuk kotak -kotak -kotak, lahan pertanian, perusahaan industri dan pertambangan, lokasi konstruksi, kapal dan keluarga dan ditandai dengan volume yang lebih rendah, ringan dan kemudahan operasi, dll.
Suhu cairan maksimum + 40 ° C
PH 6.5 - 8.5 Nilai
Kandungan pasir maksimum adalah 0,1%. Tubuh padat tersuspensi melewati 0,2 mm
Tingkat Daya 50 Hz. Tegangan nominal fase tunggal adalah 220 sekolah lebih tinggi, tegangan bertingkat tiga -fase -380 sekolah lebih tinggi, kisaran dari 10% hingga 10%.
Kedalaman selam dari 0,5 hingga 5 m
Pompa bertekanan tinggi q (d) memiliki struktur multi -panggung dan banyak digunakan di daerah -daerah seperti irigasi pertanian, irigasi, irigasi di kebun, pasokan air sumur, pasokan air reservoir, akuakultur, dll.
Pompa pompa sentrifugal multi -panggung
Desainnya kompak, menempati area kecil, penggunaan seluler nyaman
Угловой контактный шарикоподшипник, увеличение срока службы
Tegangan atau frekuensi lain 60 Hz
| Kekuatan (KW) | 0.75 | 1.1 | 1.5 | 1.8 | 2.2 | 3 | 5.5 | 7.5 | |
| 1 | Kapasitor (ICF) (Hanya untuk versi satu -fase) |
25 uf 450V AC |
25 uf 450V AC |
35 UF 450V AC |
50 uF 450V AC |
60 UF 450V AC |
一 | 一 | 一 |
| 2 | Bantalan lebih rendah | 6203-2rz | 720b-2rs | 720b-2rs | 720b-2rs | 720b-2rs | 720b-2rs | 7307ac | 7307ac |
| 3 | Lambung kapal | HT200 | |||||||
| 4 | Mesin | Mesin kering | |||||||
| 5 | Bantalan atas | 6203-2rz | 6203-2rz | 6203-2rz | 6204-2rz | 6204-2rz | 6204-2rz | 6307-2rz | 6307-2rz |
| 6 | Segel mekanis | 208-16/38 B: A/S: a (PTC) |
208-16/38 B: A/S: a (PTC) |
208-16/38 B: A/S: a (PTC) |
208-20/40 B: A/S: a (PTC) |
208-20/40 B: A/S: a (PTC) |
208-20/40 B: A/S: a (PTC) |
208-30/51 W: S/W: S. (F) |
208-30/51 W: S/W: S. (F) |
| B - Keramik A - Graphite S - Silicon Carbide | |||||||||
| 7 | Roda kerja | ZL102/HT200 | |||||||
| 8 | Tubuh pompa | HT200 | |||||||
| 9 | Poros mesin | Steel 45#+AISI304 (dengan tipe P)/Baja 45# | |||||||
| 10 | KELUAR | HT200 | |||||||
| 11 | Layar penginstal |
AISI430, AISI304 (dengan Tipe P) | Q235a | ||||||
| Model |
Redup (mm) | N.W. (kg) |
|||
| Fase tunggal |
Tiga -fase |
Φ | B | Dn | |
| QD3-30 / 9-0.75 | 一 | 192 | 488 | 25 | 22 |
| QD3-45/3-1.1J | 一 | 192 | 520 | 25 | 25 |
| QD6-32/2-1.1J | 一 | 200 | 475 | 38 | 25 |
| QD6-32/2-1.1p | 一 | 200 | 475 | 38 | 22 |
| QD3-55/4-1.5J | 一 | 192 | 595 | 25 | 30 |
| QD6-35 / 2-1.5J | 一 | 200 | 520 | 38 | 28 |
| QD10-26/2-1.5J | 一 | 200 | 510 | 51 | 28 |
| QD10-30/3-1.5J | 一 | 200 | 555 | 51 | 30 |
| QD10-30 / 3-1.5p | 一 | 200 | 555 | 51 | 27 |
| QD15-20/2-1.5J | 一 | 200 | 515 | 64 | 29 |
| QD3-82 / 5-1.8J | 一 | 195 | 667 | 25 | 37 |
| QD12-36/3-1.8J | 一 | 200 | 590 | 51 | 34 |
| QD3-96/6-2.2J | 一 | 195 | 735 | 25 | 41 |
| QD10-40 / 3-2.2J | 一 | 200 | 630 | 51 | 36 |
| 一 | Q3-30/2-0.75 | 192 | 470 | 25 | 20 |
| 一 | Q3-30/2-0.75p | 192 | 485 | 25 | 22 |
| 一 | Q3-45/3-1.1J | 192 | 512 | 25 | 24 |
| 一 | Q6-32/2-1.1J | 200 | 470 | 38 | 25.5 |
| 一 | Q6-32/2-1.1p | 200 | 470 | 38 | 21 |
| 一 | Q3-55/4-1.5J | 192 | 545 | 25 | 27 |
| 一 | Q6-35/2-1.5J | 200 | 470 | 38 | 26 |
| 一 | Q10-26 / 2-1.5J | 200 | 470 | 51 | 26 |
| 一 | Q10-30 / 3-1.5J | 199 | 505 | 51 | 28 |
| 一 | Q10-30/3-1.5p | 199 | 505 | 51 | 24 |
| 一 | Q15-20/2-1.5J | 200 | 465 | 64 | 25 |
| 一 | Q3-82/5-1.8J | 195 | 630 | 25 | 33 |
| 一 | Q12-36/3-18.J | 200 | 550 | 51 | 32 |
| 一 | Q12-36/3-1.8p | 200 | 550 | 51 | 28 |
| 一 | Q3-96/6-2.2J | 195 | 660 | 25 | 36 |
| Q10-40/3-2.2J | 200 | 550 | 51 | 32 | |
| 一 | Q3-112/7-3J | 195 | 731 | 25 | 42 |
| 一 | Q12.5-80 / 4-5L1 | 230 | 750 | 51 | 82 |
| 一 | Q14-100 / 5-7.5L1 | 230 | 825 | 51 | 95 |
| Model |
Kekuatan |
Nominal Saat ini (A) |
МАКС. ПОТОК (M³/H) |
Max (M) |
Jangkauan kepala (M) |
Jalur kabel (M) |
Redup (L × W × H) |
G.W. (kg) |
20 '-Loading Cole-in (St.) |
||
| Fase tunggal |
Tiga -fase | KW | Hp | ||||||||
| QD3-30 / 9-0.75 | 0.75 | 1 | 5.2 | 5 | 33 | 0 ~ 33 | 3*0,75-15 | 495x220x235 | 24 | 1170 | |
| QD3-45/3-1.1J | 1.1 | 1.5 | 7.3 | 5 | 53 | 0 ~ 47 | 3*1-15 | 535x220x235 | 27 | 900 | |
| QD6-32/2-1.1J | 14 | 37 | 20 ~ 35 | 3*1-15 | 535x220x235 | 27 | 900 | ||||
| QD6-32/2-1.1p | 14 | 37 | 20 ~ 35 | 3*1-15 | 535x220x235 | 24 | 900 | ||||
| QD3-55/4-1.5J | 1.5 | 2 | 9.5 | 5 | 64 | 0 ~ 62 | 3*1-18 | 610x220x235 | 32 | 810 | |
| QD6-35 / 2-1.5J | 15 | 40 | 20 ~ 37 | 3*1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-26/2-1.5J | 20 | 29 | 0 ~ 29 | 3*1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-30/3-1.5J | 20 | 38 | 20 ~ 36 | 3*1-18 | 610x220x235 | 33 | 810 | ||||
| QD10-30 / 3-1.5p | 20 | 38 | 20 ~ 36 | 3*1-18 | 610x220x235 | 29 | 810 | ||||
| QD15-20/2-1.5J | 23 | 28 | 0 ~ 29 | 3*1-18 | 570x220x215 | 30 | 1000 | ||||
| QD3-82 / 5-1.8J | 一 | 1.8 | 2.5 | 11.3 | 8 | 85 | 50 ~ 85 | 3*2-15 | 705x220x273 | 41 | 640 |
| QD12-36/3-1.8J | 21 | 43 | 10 ~ 40 | 3*2-15 | 670x205x275 | 38 | 640 | ||||
| QD3-96/6-2.2J | 2.2 | 3 | 13.8 | 8 | 104 | 55 ~ 104 | 3*2-15 | 770x220x273 | 45 | 560 | |
| QD10-40 / 3-2.2J | 22 | 44 | 0 ~ 43 | 3*2-15 | 705x220x273 | 40 | 640 | ||||
| 一 | QD3-30 / 9-0.75 | 0.75 | 1 | 2 | 5 | 33 | 0 ~ 33 | 4*0,75-15 | 495x220x235 | 22 | 990 |
| 一 | QD3-30/2-0.75p | 5 | 33 | 0 ~ 33 | 4*0,75-15 | 495x220x235 | 23 | 990 | |||
| 一 | QD3-45/3-1.1J | 1.1 | 1.5 | 2.7 | 5 | 53 | 0 ~ 47 | 4*0,75-15 | 535x220x235 | 25 | 900 |
| 一 | QD6-32/2-1.1J | 14 | 37 | 20 ~ 35 | 4*0,75-15 | 535x220x235 | 24 | 900 | |||
| 一 | QD6-32/2-1.1p | 14 | 37 | 20 ~ 35 | 4*0,75-15 | 535x220x235 | 23 | 900 | |||
| 一 | QD3-55/4-1.5J | 1.5 | 2 | 3.6 | 5 | 64 | 0 ~ 62 | 4*1-18 | 610x220x235 | 29 | 810 |
| 一 | QD6-35 / 2-1.5J | 15 | 40 | 20 ~ 37 | 4*1-18 | 580x220x235 | 27 | 900 | |||
| 一 | QD10-26/2-1.5J | 20 | 29 | 0 ~ 30 | 4*1-18 | 535x220x235 | 28 | 900 | |||
| 一 | QD10-30/3-1.5J | 20 | 38 | 20 ~ 36 | 4*1-18 | 610x220x235 | 30 | 810 | |||
| 一 | QD10-30 / 3-1.5p | 20 | 38 | 20 ~ 36 | 4*1-18 | 610x220x235 | 26 | 810 | |||
| 一 | QD15-20/2-1.5J | 23 | 28 | 0 ~ 28 | 4*1-18 | 525x220x215 | 26 | 1000 | |||
| 一 | QD3-82 / 5-1.8J | 1.8 | 2.5 | 4.3 | 8 | 85 | 50 ~ 88 | 4*1-15 | 705x220x273 | 37 | 640 |
| 一 | QD12-36/3-1.8 | 21 | 43 | 10 ~ 40 | 4*1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD12-36/3-1.8p | 21 | 43 | 10 ~ 40 | 4*1-15 | 640x205x278 | 32 | 720 | |||
| 一 | QD3-96/6-2.2J | 2.2 | 3 | 5.1 | 8 | 104 | 55 ~ 104 | 4*1-15 | 705x220x273 | 40 | 640 |
| 一 | QD10-40 / 3-2.2J | 22 | 44 | 0 ~ 43 | 4*1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD3-112/7-3J | 3 | 4 | 6.7 | 9 | 122 | 60 ~ 120 | 3*1.5+1*1-15 | 770x220x273 | 46 | 560 |
| 一 | QD12.5-80/4-5.5L1 | 5.5 | 7.5 | 12.6 | 31 | 89 | 52 ~ 85 | 3*1.5+1*1 ☆ | 1050x295x335 | 91 | 245 |
| 一 | QD14-100/5-7.5L1 | 7.5 | 10 | 16.8 | 31 | 109 | 66 ~ 108 | 3*2.5+1*1.5-30 | 1190x295x320 | 105 | 196 |
Pompa sentrifugal tidak disarankan untuk digunakan di bawah kisaran pengangkatan.
