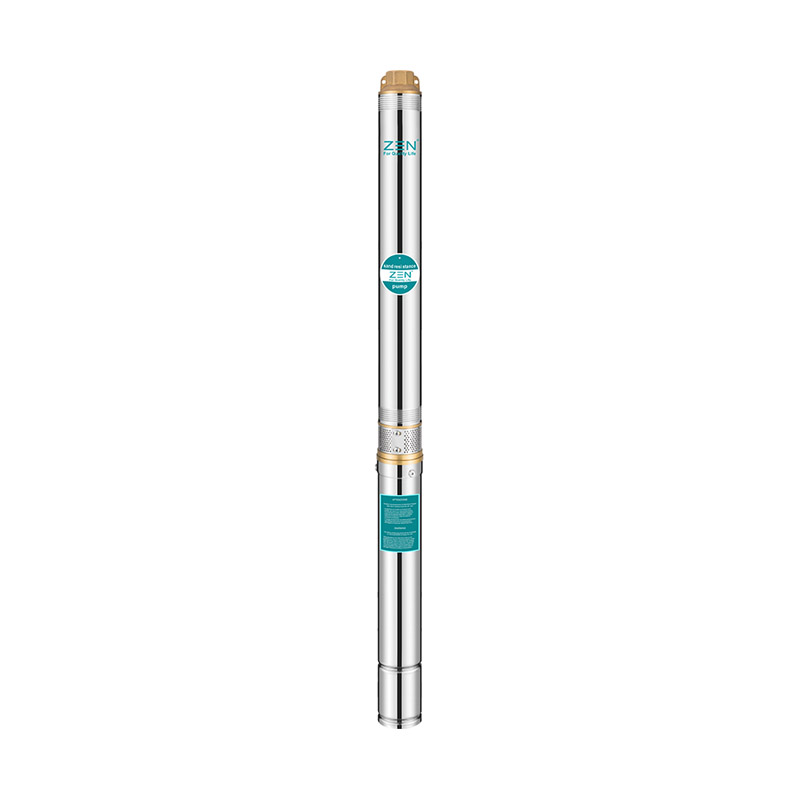

Merek ZΞN adalah produsen terkemuka Pompa Sumur Dalam Stainless Steel 2SDM di Cina.
Pengidentifikasi*2: Diameter lubang bor: 55mm (2")
* SD: Pompa bawah laut seri SD
* M: motor satu fasa (tiga fasa tanpa M)
* 0,7: Kapasitas (m3/ H)
* 26: Adegan
* 0,18 : Tenaga mesin (KW)
Untuk memasok air dari sumur atau waduk.
Digunakan untuk keperluan rumah tangga, sipil dan industri.
Untuk penggunaan taman dan irigasi.
Suhu cairan maksimum hingga + 35 °C.
Kandungan pasir maksimum: 0,25%.
Kedalaman menyelam maksimum: 100 meter.
Diameter lubang bor minimum: 2".
Motor listrik dengan banyak belitan atau layar tertutup penuh
Fase tunggal: 220V - 240V / 50Hz
Dilengkapi dengan kotak kendali peluncuran atau kotak kendali otomatis digital
Pompa dirancang untuk tekanan casing
Standar Ukuran NEMA
Segel mekanis khusus
Tegangan atau frekuensi lainnya 60 Hz
Skala penerjun payung | |||||
Model | A | B | C | D | E |
2SDM0.7/26-0.18 | 1309 | 520 | 789 | 1/2"-3/4" | f50 |
2SDM0.7/32-0.25 | 1472 | 520 | 952 | 1/2"-3/4" | f50 |
2SDM0.7/38-0.37 | 1613 | 520 | 1093 | 1/2"-3/4" | f50 |
2SDM1/24-0.18 | 1294 | 520 | 774 | 1/2"-3/4" | f50 |
2SDM1/28-0.25 | 1389 | 520 | 869 | 1/2"-3/4" | f50 |
2SDM1/32-0.37 | 1485 | 520 | 965 | 1/2"-3/4" | f50 |
Model | hal2 | Pengiriman n = 2850 rpm | ||||||||||
1~220-240V | KW | HP |
Q L/mnt m3/H |
0 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
0 | 0.12 | 0.24 | 0.36 | 0.48 | 0.60 | 0.72 | 0.84 | 0.96 | ||||
2SDM0.7/26-0.18 | 0.18 | 0.25 | H(m) | 30 | 29 | 27 | 25 | 23 | 21 | 18 | 14 | 8 |
2SDM0.7/32-0.25 | 0.25 | 0.33 | 38 | 36 | 34 | 31 | 29 | 26 | 22 | 17 | 10 | |
2SDM0.7/38-0.37 | 0.37 | 0.5 | 45 | 43 | 40 | 37 | 34 | 31 | 26 | 20 | 12 |
Model | hal2 | Pengiriman n = 2850 rpm | ||||||||||
1~220-240V | KW | HP |
Q L/mnt m3/H |
0 | 5 | 10 | 15 | 20 | 25 | |||
0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | |||||||
2SDM1/24-0.18 | 0.18 | 0.25 | H(m) | 31 | 25 | 22 | 19 | 15 | 8 | |||
2SDM1/28-0.25 | 0.25 | 0.33 | 36 | 29 | 26 | 23 | 17 | 9 | ||||
2SDM1/32-0.37 | 0.37 | 0.5 | 42 | 34 | 29 | 26 | 20 | 10 |
Angka | Nama |
1 | Menjepit pegas |
2 | Tutup akhir |
3 | lengan ekspansi |
4 | Bantalan |
5 | Hubungan |
6 | rotor motor |
7 | Hubungan |
8 | Segel mekanis |
9 | stator motor listrik |
10 | Kawat listrik |
11 | Cincin penyegel berbentuk "O". |
12 | Ruang bahan bakar |
13 | Mesin cuci |
14 | Baut |
15 | Cincin penyegel berbentuk "O". |
16 | Baut |
17 | Baut kepala ganda |
18 | Mesin cuci |
19 | kenari |
20 | Cincin pengikat |
21 | Mesin cuci |
22 | Tutup pasir |
23 | Selongsong pelindung kabel |
24 | Baut |
25 | Sayap |
26 | Layar |
27 | braket hisap |
28 | Penjepit kabel |
29 | Penjepit. |
30 | Baut |
31 | Rumah pompa |
32 | Baut |
33 | kopel |
34 | Bos |
35 | Di Sini |
36 | Sebuah tabung |
37 | Intermediat |
38 | Roda |
39 | Menyesuaikan mesin cuci |
40 | Penutup penyebar |
41 | Penyebar |
42 | Sebuah tabung |
43 | Baut |
44 | Bantalan karet |
45 | Mendukung |
46 | katup periksa |
47 | Cincin penyegel berbentuk "O". |
48 | Ekspor |
1. Sakelar daya
2. Kontrol otomatis kaset
3. Saluran pipa
4. Katup
5. paking
6. Tingkat statis
7. Tiang atas
8. Kabel
9. Ya
10. Tingkat pengadukan
11. Batang tengah
12. Rumah pompa
13. Tiang bawah
14. Motor listrik bawah air
ukuran | Tegangan(v) | Kekuatan (kw) | Penampang kabel (mm²) | 0,7mm² | 1mm² | 1,5mm² | 2mm² | 2,5mm² | 3mm² | 4mm² | 6mm² | 10mm² | 16mm² | 25mm² | 35mm² | 50mm² |
4" | 220 | 0.37 | Panjang kabel (m) | 50 | 80 | 100 | ||||||||||
0.55 | 35 | 55 | 80 | 105 | 130 | |||||||||||
0.75 | 20 | 35 | 55 | 75 | 90 | 110 | 150 | |||||||||
0.95 | 32 | 52 | 70 | 85 | 105 | 140 | ||||||||||
1.1 | 30 | 48 | 60 | 79 | 100 | 127 | 190 | |||||||||
1.5 | 25 | 34 | 50 | 57 | 80 | 92 | 137 | 228 | ||||||||
1.8 | 23 | 32 | 48 | 55 | 78 | 90 | 135 | 226 | ||||||||
2.2 | 22 | 30 | 43 | 50 | 68 | 102 | 170 | 230 | ||||||||
3.0 | 25 | 30 | 45 | 60 | 80 | 120 | 200 | 330 | ||||||||
3.5 | 25 | 30 | 45 | 60 | 100 | 180 | 290 | |||||||||
4.0 | 25 | 35 | 55 | 90 | 150 | 220 | 300 |
ukuran | Tegangan(v) | Kekuatan (kw) | Penampang kabel (mm²) | 0,7mm² | 1mm² | 1,5mm² | 2mm² | 2,5mm² | 3mm² | 4mm² | 6mm² | 10mm² | 16mm² | 25mm² | 35mm² | 50mm² |
4" | 380 | 0.37 | Panjang kabel (m) | 200 | 315 | |||||||||||
0.55 | 100 | 210 | 320 | |||||||||||||
0.75 | 80 | 165 | 280 | |||||||||||||
1.1 | 120 | 180 | 250 | 308 | ||||||||||||
1.5 | 90 | 150 | 200 | 250 | 300 | 400 | ||||||||||
2.2 | 65 | 114 | 150 | 191 | 250 | 305 | 457 | |||||||||
6" | 3.0 | 77 | 100 | 128 | 170 | 205 | 307 | 390 | ||||||||
4.0 | 61 | 80 | 102 | 120 | 153 | 244 | 406 | |||||||||
5.5 | 47 | 60 | 70 | 90 | 110 | 165 | 312 | |||||||||
7.5 | 65 | 80 | 130 | 200 | 320 | |||||||||||
9.2 | 72 | 108 | 178 | 282 | 432 | |||||||||||
11 | 63 | 94 | 155 | 246 | 370 | |||||||||||
13 | 78 | 129 | 205 | 314 | ||||||||||||
15 | 69 | 114 | 180 | 277 | ||||||||||||
18.5 | 55 | 91 | 145 | 222 | 305 | |||||||||||
22 | 49 | 81 | 128 | 196 | 290 | |||||||||||
25 | 68 | 107 | 165 | 226 | 314 | |||||||||||
30 | 60 | 95 | 145 | 200 | 275 | |||||||||||
37 | 52 | 82 | 125 | 170 | 234 | |||||||||||
45.0 | 45 | 71 | 108 | 147 | 203 |
