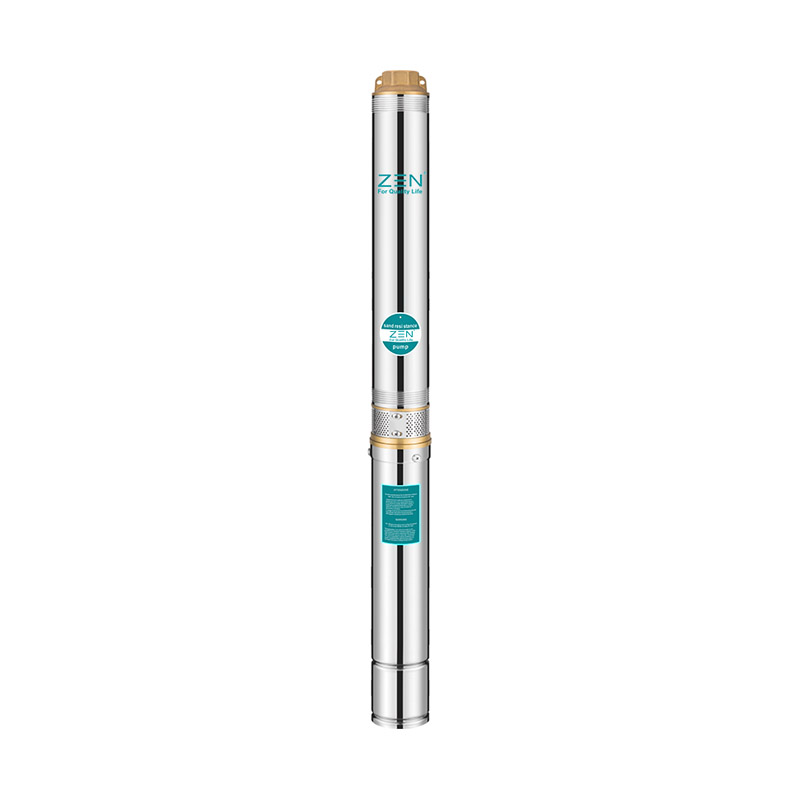

Merek Pompa Sumur Dalam Stainless Steel ZΞN 3SDM terkenal dengan kualitas dan keandalannya yang tinggi, menjadikannya pilihan populer baik untuk aplikasi perumahan maupun industri.
Pengidentifikasi*3SD
*3: Diameter lubang bor: 78mm (3")
* SD: Pompa bawah laut seri SD
* M: motor satu fasa (tiga fasa tanpa M)
*2: Kapasitas (m3/H)
* 8: Adegan
* 0,18 : Tenaga mesin (KW)
1. Untuk mensuplai air dari sumur atau waduk.
2. Digunakan untuk keperluan rumah tangga, sipil dan industri.
3. Untuk pemanfaatan kebun dan irigasi.
1. Suhu cairan maksimum hingga + 35 °C.
2. Kadar pasir maksimal : 0,25%.
3. Kedalaman menyelam maksimum: 100 meter.
4. Diameter sumur minimum: 3".
1. Motor listrik dengan banyak belitan atau layar tertutup penuh
2. Tiga fase: 380V - 415V / 50Hz
3. Fase tunggal: 220V - 240V / 50Hz
4. Dilengkapi dengan kotak kendali peluncuran atau kotak kendali otomatis digital
5. Pompa dirancang untuk tekanan casing
6. Standar ukuran NEMA
1. Segel mekanis khusus
2. Tegangan atau frekuensi lain 60Hz
Model | hal2 | Pengiriman n = 2850 rpm | ||||||||||||
1~220V/240V | 3~380V/415V | KW | HP |
Q aku/menit m3/H |
0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 |
0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | |||||
3SDM2/8-0.18 | 3SD2/8-0.18 | 0.18 | 0.25 | H(m) | 34 | 33 | 32 | 31 | 30 | 27 | 25 | 21 | 17 | 11 |
3SDM2/11-0.25 | 3SD2/11-0.25 | 0.25 | 0.33 | 46 | 45 | 44 | 43 | 41 | 37 | 34 | 29 | 24 | 16 | |
3SDM2/15-0.37 | 3SD2/15-0.37 | 0.37 | 0.5 | 63 | 62 | 60 | 59 | 56 | 51 | 47 | 40 | 32 | 21 | |
3SDM2/21-0.55 | 3SD2/21-0.55 | 0.55 | 0.75 | 88 | 86 | 84 | 82 | 78 | 71 | 65 | 56 | 45 | 30 | |
3SDM2/27-0.75 | 3SD2/27-0.75 | 0.75 | 1 | 113 | 111 | 108 | 105 | 100 | 92 | 84 | 72 | 58 | 39 | |
3SDM2/38-1.1 | 3SD2/38-1.1 | 1.1 | 1.5 | 160 | 156 | 152 | 148 | 141 | 129 | 118 | 101 | 82 | 54 |
MODEL | hal2 | Pengiriman n=2850 rpm | |||||||||||||||
1~220V/240V | 3~380V/415V | KW | HP |
Q aku/menit m3/H |
0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3 | 3.3 | 3.6 | |||||
3SDM3/8-0.25 | 3SD3/8-0.25 | 0.25 | 0.33 | H(m) | 32 | 32 | 31 | 30 | 29 | 28 | 27 | 26 | 24 | 22 | 19 | 16 | 12 |
3SDM3/11-0.37 | 3SD3/11-0.37 | 0.37 | 0.5 | 44 | 43 | 43 | 41 | 40 | 39 | 37 | 35 | 34 | 30 | 26 | 22 | 17 | |
3SDM3/16-0,55 | 3SD3/16-0.55 | 0.55 | 0.75 | 64 | 63 | 62 | 60 | 58 | 57 | 54 | 51 | 49 | 43 | 38 | 32 | 24 | |
3SDM3/21-0.75 | 3SD3/21-0.75 | 0.75 | 1 | 84 | 83 | 82 | 79 | 76 | 75 | 71 | 67 | 64 | 57 | 50 | 42 | 32 | |
3SDM3/31-1.1 | 3SD3/31-1.1 | 1.1 | 1.5 | 124 | 122 | 121 | 117 | 112 | 110 | 104 | 99 | 95 | 84 | 74 | 62 | 47 | |
3SDM3/37-1.5 | 3SD3/37-1.5 | 1.5 | 2 | 148 | 146 | 144 | 139 | 133 | 132 | 124 | 118 | 113 | 100 | 89 | 74 | 56 |
Model | hal2 | Pengiriman n=2850 rpm | ||||||||||||
1~220V/240V | 3~380V/415V | KW | HP |
Q aku/menit m3/H |
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
0 | 0.6 | 1.2 | 1.8 | 2.4 | 3 | 3.6 | 4.2 | 4.8 | 5.4 | |||||
3SDM4/6-0.25 | 3SD4/6-0.25 | 0.25 | 0.33 | H(m) | 24 | 24 | 24 | 23 | 22 | 20 | 18 | 15 | 11 | 6 |
3SDM4/9-0.37 | 3SD4/9-0.37 | 0.37 | 0.5 | 37 | 37 | 36 | 35 | 33 | 30 | 27 | 22 |
16 |
9 | |
3SDM4/12-0,55 | 3SD4/12-0.55 | 0.55 | 0.75 | 49 | 49 | 48 | 46 | 44 | 40 | 36 | 30 | 22 | 11 | |
3SDM4/16-0.75 | 3SD4/16-0.75 | 0.75 | 1 | 65 | 65 | 64 | 62 | 58 | 54 | 48 | 39 | 29 | 15 | |
3SDM4/24-1.1 | 3SD4/24-1.1 | 1.1 | 1.5 | 97 | 97 | 96 | 92 | 87 | 81 | 71 | 59 | 44 | 23 | |
3SDM4/28-1.5 | 3SD4/28-1.5 | 1.5 | 2 | 114 | 114 | 112 | 108 | 102 | 94 | 83 | 69 | 51 | 27 |
Model | hal2 | Pengiriman n=2850 rpm | |||||||||||||||
1~220V/240V | 3~380V/415V | KW | HP |
Q aku/menit m3/H |
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 |
0 | 0.6 | 1.2 | 1.8 | 2.4 | 3 | 3.6 | 4.2 | 4.8 | 5.4 | 6 | 6.6 | 7.2 | |||||
3SDM5/7-0.37 | 3SD5/7-0.37 | 0.37 | 0.5 | H(m) | 26 | 25 | 25 | 24 | 24 | 24 | 22 | 20 | 18 | 15 | DARI | 9 | 6 |
33SDM5/9-0.55 | 33SD5/9-0.55 | 0.55 | 0.75 | 33 | 32 | 32 | 31 | 31 | 31 | 28 | 26 | 23 | 19 | 16 | 12 | 7 | |
3SDM5/12-0.75 | 3SD5/12-0.75 | 0.75 | 1 | 44 | 43 | 42 | 42 | 41 | 41 | 38 | 35 | 31 | 26 | 21 | 16 | 10 | |
3SDM5/18-1.1 | 3SD5/18-1.1 | 1.1 | 1.5 | 66 | 64 | 63 | 63 | 62 | 61 | 57 | 52 | 47 | 20 | 32 | 23 | 14 | |
3SDM5/21-1.5 | 3SD5/21-1.5 | 1.5 | 2 | 77 | 75 | 74 | 73 | 72 | 71 | 66 | 61 | 55 | 45 | 37 | 27 | 17 |
Skala penerjun payung | |||||
Model | A | B | C | D | E |
3SDM2/8-0.18 | 637 | 283 | 354 | 1"-11/4" | f73 |
3SDM2/11-0.25 | 726 | 303 | 423 | 1" - 1¼" | f73 |
3SDM2/15-0.37 | 885 | 333 | 552 | 1" - 1¼" | f73 |
3SDM2/21-0,55 | 1100 | 373 | 727 | 1" - 1¼" | f73 |
3SDM2/27-0.75 | 1305 | 403 | 902 | 1" - 1¼" | f73 |
3SDM2/38-1.1 | 1680 | 488 | 1192 | 1" - 1¼" | f73 |
3SDM3/8-0.25 | 680 | 303 | 377 | 1" - 1¼" | f73 |
3SDM3/11-0.37 | 824 | 333 | 491 | 1" - 1¼" | f73 |
3SDM3/16-0,55 | 993 | 373 | 620 | 1" - 1¼" | f73 |
3SDM3/21-0.75 | 1189 | 403 | 786 | 1" - 1¼" | f73 |
3SDM3/31-1.1 | 1570 | 488 | 1082 | 1" - 1¼" | f73 |
3SDM3/37-1.5 | 1811 | 538 | 1273 | 1" - 1¼" | f73 |
3SDM4/6-0.25 | 661 | 303 | 358 | 1¼" - 1½" | f73 |
3SDM4/9-0.37 | 786 | 333 | 453 | 1¼" - 1½" | f73 |
3SDM4/12-0,55 | 956 | 373 | 583 | 1¼" - 1½" | f73 |
3SDM4/16-0.75 | 1149 | 403 | 746 | 1¼" - 1½" | f73 |
3SDM4/24-1.1 | 1522 | 488 | 1034 | 1¼" - 1½" | f73 |
3SDM4/28-1.5 | 1698 | 538 | 1160 | 1¼" - 1½" | f73 |
3SDM5/7-0.37 | 800 | 333 | 467 | 1¼" - 1½" | f73 |
3SDM5/9-0,55 | 961 | 373 | 588 | 1¼" - 1½" | f73 |
3SDM5/12-0.75 | 1119 | 403 | 716 | 1¼" - 1½" | f73 |
3SDM5/18-1.1 | 1496 | 488 | 1008 | 1¼" - 1½" | f73 |
3SDM5/21-1.5 | 1674 | 538 | 1136 | 1¼" - 1½" | f73 |
Angka | Nama |
1 | Menjepit pegas |
2 | Tutup akhir |
3 | lengan ekspansi |
4 | Bantalan |
5 | Hubungan |
6 | rotor motor |
7 | Hubungan |
8 | Segel mekanis |
9 | stator motor listrik |
10 | Kabel listrik |
11 | Cincin penyegel berbentuk "O". |
12 | Ruang bahan bakar |
13 | Mesin cuci |
14 | Baut |
15 | Cincin penyegel berbentuk "O". |
16 | Baut |
17 | Baut kepala ganda |
18 | Mesin cuci |
19 | kenari |
20 | Cincin pengikat |
21 | Mesin cuci |
22 | Tutup pasir |
23 | Selongsong pelindung kabel |
24 | Baut |
25 | Sayap |
26 | Layar |
27 | braket hisap |
28 | Penjepit kabel |
29 | Penjepit. |
30 | Baut |
31 | Rumah pompa |
32 | Baut |
33 | kopel |
34 | Bos |
35 | Di Sini |
36 | Sebuah tabung |
37 | Intermediat |
38 | Roda |
39 | Menyesuaikan mesin cuci |
40 | Penutup penyebar |
41 | Penyebar |
42 | Sebuah tabung |
43 | Baut |
44 | Bantalan karet |
45 | Mendukung |
46 | katup periksa |
47 | Cincin penyegel berbentuk "O". |
48 | Ekspor |
1. Sakelar daya
2. Kontrol otomatis kaset
3. Saluran pipa
4. Katup
5. paking
6. Tingkat statis
7. Tiang atas
8. Kabel
9. Ya
10. Tingkat pengadukan
11. Batang tengah
12. Rumah pompa
13. Tiang bawah
14. Motor listrik bawah air
ukuran | Tegangan(v) | Kekuatan (kw) | Penampang kabel (mm²) | 0,7mm² | 1mm² | 1,5mm² | 2mm² | 2,5mm² | 3mm² | 4mm² | 6mm² | 10mm² | 16mm² | 25mm² | 35mm² | 50mm² |
4" | 220 | 0.37 | Panjang kabel (m) | 50 | 80 | 100 | ||||||||||
0.55 | 35 | 55 | 80 | 105 | 130 | |||||||||||
0.75 | 20 | 35 | 55 | 75 | 90 | 110 | 150 | |||||||||
0.95 | 32 | 52 | 70 | 85 | 105 | 140 | ||||||||||
1.1 | 30 | 48 | 60 | 79 | 100 | 127 | 190 | |||||||||
1.5 | 25 | 34 | 50 | 57 | 80 | 92 | 137 | 228 | ||||||||
1.8 | 23 | 32 | 48 | 55 | 78 | 90 | 135 | 226 | ||||||||
2.2 | 22 | 30 | 43 | 50 | 68 | 102 | 170 | 230 | ||||||||
3.0 | 25 | 30 | 45 | 60 | 80 | 120 | 200 | 330 | ||||||||
3.5 | 25 | 30 | 45 | 60 | 100 | 180 | 290 | |||||||||
4.0 | 25 | 35 | 55 | 90 | 150 | 220 | 300 |
ukuran | Tegangan(v) | Kekuatan (kw) | Penampang kabel (mm²) | 0,7mm² | 1mm² | 1,5mm² | 2mm² | 2,5mm² | 3mm² | 4mm² | 6mm² | 10mm² | 16mm² | 25mm² | 35mm² | 50mm² |
4" | 380 | 0.37 | Panjang kabel (m) | 200 | 315 | |||||||||||
0.55 | 100 | 210 | 320 | |||||||||||||
0.75 | 80 | 165 | 280 | |||||||||||||
1.1 | 120 | 180 | 250 | 308 | ||||||||||||
1.5 | 90 | 150 | 200 | 250 | 300 | 400 | ||||||||||
2.2 | 65 | 114 | 150 | 191 | 250 | 305 | 457 | |||||||||
6" | 3.0 | 77 | 100 | 128 | 170 | 205 | 307 | 390 | ||||||||
4.0 | 61 | 80 | 102 | 120 | 153 | 244 | 406 | |||||||||
5.5 | 47 | 60 | 70 | 90 | 110 | 165 | 312 | |||||||||
7.5 | 65 | 80 | 130 | 200 | 320 | |||||||||||
9.2 | 72 | 108 | 178 | 282 | 432 | |||||||||||
11 | 63 | 94 | 155 | 246 | 370 | |||||||||||
13 | 78 | 129 | 205 | 314 | ||||||||||||
15 | 69 | 114 | 180 | 277 | ||||||||||||
18.5 | 55 | 91 | 145 | 222 | 305 | |||||||||||
22 | 49 | 81 | 128 | 196 | 290 | |||||||||||
25 | 68 | 107 | 165 | 226 | 314 | |||||||||||
30 | 60 | 95 | 145 | 200 | 275 | |||||||||||
37 | 52 | 82 | 125 | 170 | 234 | |||||||||||
45.0 | 45 | 71 | 108 | 147 | 203 |
