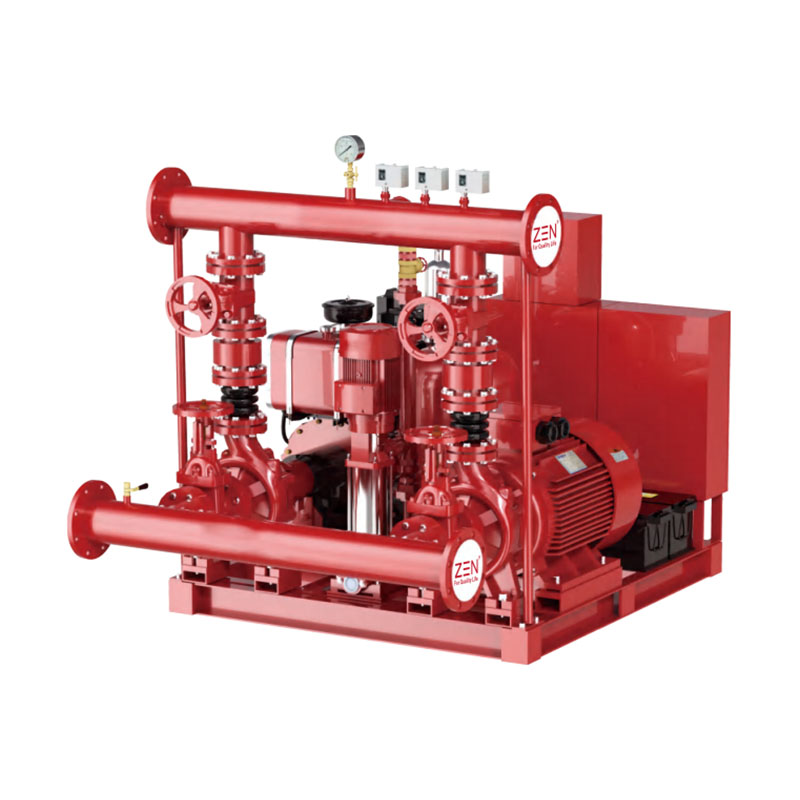

Как профессиональный производитель, компания Zen стремится предоставить вам высококачественную модель Система пожаротушения ZEDJ. Наши пожарные насосы рассчитаны на весь срок службы, и максимальная надежность всегда является нашим главным приоритетом.
1. Komponen dipasang pada struktur rangka baja.
2. Каждый контроллер имеет собственную линию измерения давления.
3. Всасывающая линия не должна включать сетчатый фильтр.
4. Periksa katup dan katup throttle pada saluran pembuangan.
5. Сертификация NFPA 20 не допускает всасывания с отрицательного уровня для насосов с торцевым всасыванием и насосов с раздельным корпусом.
Высококачественная модель Система пожаротушения ZEDJ предлагается китайским производителем ZEN. Мы производим пожарные насосы в строгом соответствии с международными стандартами, стремясь предоставлять клиентам по всему миру высококачественную продукцию. Свяжитесь с нами в любое время.

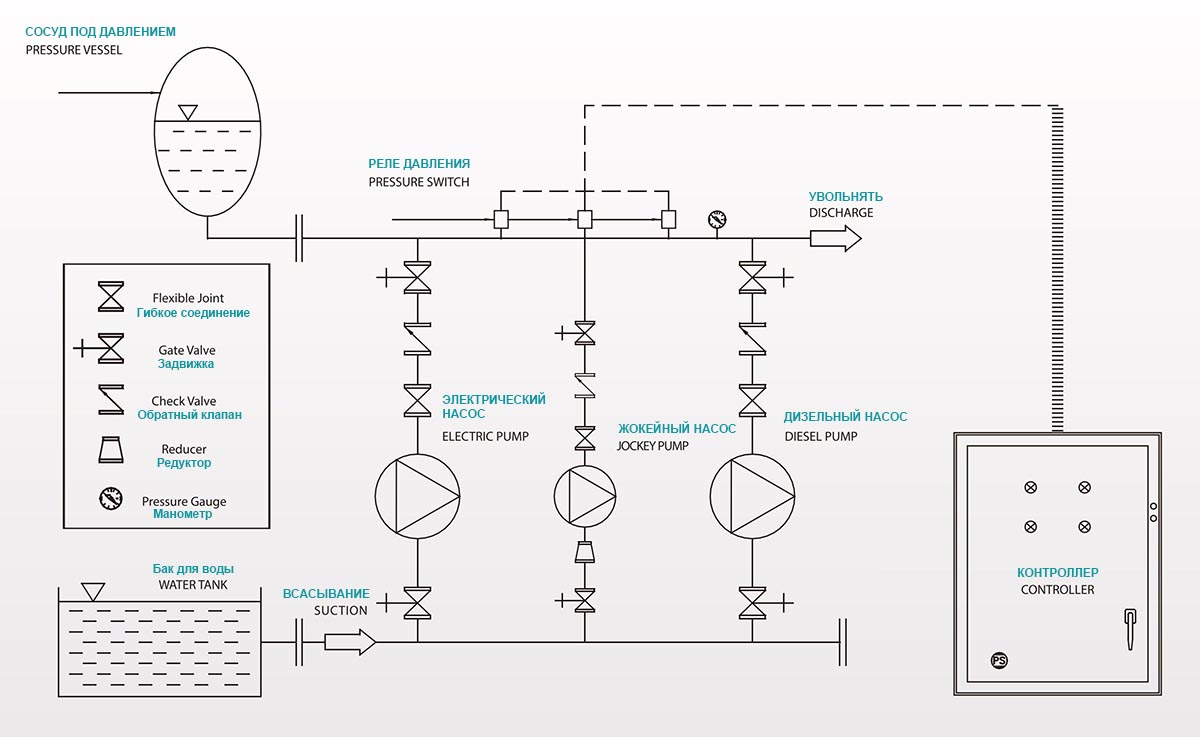

Когда давление падает ниже заданного значения, по сигналу реле давления запускается жокей и работает в течение 10 минут, пока давление в системе не достигнет заданного значения. Если давление продолжает падать, первым запускается основной насос. Если давление в системе не может обеспечить подачу и давление продолжает падать, включается резервный насос.
 |
Q | H | Электрический | Дизель | Joki | ||
| Pilihan 1 | Pilihan 2 | Pilihan 1 | Pilihan 2 | ||||
| Terhubung erat | Pisahkan konjugatnya | Jenis kopling | Impeler plastik | Impeler SS304 | |||
| GPM | Ada |
 |
 |
 |
 |
 |
|
| ZEDJ 50/6-5.5-8.6-2 | 50 | 6 | ZST 32-250/557.5HP | XAD32-250/557.5HP | SD 32-250/558.6HP | SVP4-6/2HP | CDL(P)1-15/1HP |
| ZEDJ 50/7-7.5-10-2 | 50 | 7 | ZST 32-250/75 10HP | XAD32-250/75 10HP | SD 32-250/75 10HP | SVP4-6/2HP | CDL(P)1-15/1HP |
| ZEDJ 50/8-10-12-3 | 50 | 8 | ZST 32-250/11015HP | XAD32-250/110 15HP | SD 32-250/11012HP | SVP4-10/3HP | CDL(P)1-15/1HP |
| ZEDJ 50/9-10-27-3 | 50 | 9 | ZST 32-250/150 20HP | XAD32-250/150 20HP | SD 32-250/150 27HP | SVP4-10/3HP | CDL(P)1-17/1.5HP |
| ZEDJ 100/7-10-10-2 | 100 | 6-7 | ZST 32-250/75 10HP | XAD32-250/75 10HP | SD 32-250/75 10HP | SVP4-6/2HP | CDL(F)2-11/1.5HP |
| ZEDJ 100/8-15-27-3 | 100 | 8 | ZST 32-250/150 20HP | XAD32-250/150 20HP | SD 32-250/150 27HP | SVP4-10/3HP | CDL(P)2-13/2HP |
| ZEDJ 100/9-17.5-27-3 | 100 | 9 | ZST 40-250/185 25HP | XAD40-250/185 25HP | SD40-250/185 27HP | SVP4-10/3HP | CDL(P)2-13/2HP |
| ZEDJ 120/7-10-12-3 | 120 | 7 | ZST 32-250/75D 10HP | XAD32-250/75Jam 10HP | SD 32-250/75Jam 12HP | SVP4-10/3HP | CDL(P)2-13/2HP |
| ZEDJ 150/7-15-12-3 | 150 | 7 | ZST 40-250/110 15HP | XAD40-250/110 15HP | SD 40-250/110 12HP | SVP4-10/3HP | CDL(P)4-10/3HP |
| ZEDJ 200/6-20-27-3 | 200 | 6 | ZST 50-250/150 20HP | XAD50-250/150 20HP | SD 50-250/150 27HP | SVP4-10/3HP | CDL(P)4-10/3HP |
| ZEDJ 200/7-25-27-3 | 200 | 7 | ZST 50-250/185 25HP | XAD50-250/185 25HP | SD 50-250/185 27HP | SVP4-10/3HP | CDL(P)4-10/3HP |
| ZEDJ 200/8-30-32-3 | 200 | 8 | ZST 50-250/220 30HP | XAD50-250/220 30HP | SD 50-250/220 32HP | SVP4-10/3HP | CDL(P)4-12/3HP |
| ZEDJ 200/9-40-38-4 | 200 | 9 | - | XAD50-250/300 40HP | SD 50-250/300 38HP | SVP4-12/4HP | CDL(P)4-123/HP |
| ZEDJ 200/10-50-58-4 | 200 | 10 | XAD50-315/37050HP | SD 50-315/370 58HP | SVP6-8/4HP | CDL(F)4-14/4HP | |
| ZEDJ 250/7-25-27-4 | 250 | 7 | ZST 50-250/18525HP | XAD50-250/185 25HP | SD 50-250/185 27HP | SVP6-8/4HP | CDL(P)4-12/3HP |
| ZEDJ 300/6-25-27-4 | 300 | 6 | ZST 50-250/185 25HP | XAD50-250/185 25HP | SD 50-250/185 27HP | SVP6-8/4HP | CDL(P)8-6/3HP |
| ZEDJ 300/7-30-32-4 | 300 | 7 | ZST 50-250/220 30HP | XAD50-250/220 30HP | SD 50-250/220 32HP | SVP6-8/4HP | CDL(P)8-8/4HP |
| ZEDJ 300/8-40-38-4 | 300 | 8 | - | XAD50-250/300 40HP | SD 50-250/300 38HP | SVP8-8/4HP | CDL(P)8-8/4HP |
| ZEDJ 300/10-50-58-5.5 | 300 | 9-10 | - | XAD50-315/370 50HP | SD 50-315/370 58HP | SVP8-10/5.5HP | CDL(P)8-12/5.5HP |
| ZEDJ 350/7-30-32-4 | 350 | 7 | ZST 50-250/220 30HP | XAD50-250/220 30HP | SD 50-250/220 32HP | SVP8-8/4HP | CDL(P)8-8/4HP |
| ZEDJ 400/6-30-32-4 | 400 | 6 | ZST 65-250/220 30HP | XAD65-250/220 30HP | SD 65-250/220 32HP | SVP8-8/4HP | CDL(P)8-8/4HP |
| ZEDJ 400/7-40-38-5.5 | 400 | 7 | ZST 65-250/300 40HP | XAD65-250/300 40HP | SD 65-250/300 38HP | SVP8-10/5.5HP | CDL(P)8-8/4HP |
| ZEDJ 400/8-50-58-5.5 | 400 | 8 | ZST 65-250/370 50HP | XAD65-250/370 50HP | SD 65-250/370 58HP | SVP8-10/5.5HP | CDL(F)8-10/5.5HP |
| ZEDJ 400/9-60-61-7.5 | 400 | 9 | ZST 65-315/450 60HP | XAD65-315/450 60HP | SD 65-315/450 61HP | SVP12-6/7.5HP | CDL(P)8-12/5.5HP |
| ZEDJ 500/7-40-38-5.5 | 500 | 6-7 | ZST 65-250/300 40HP | XAD65-250/300 40HP | SD 65-250/300 38HP | SVP12-4/5.5HP | CDL(P)12-8/7.5HP |
| ZEDJ 500/8-50-58-7.5 | 500 | 8 | ZST 65-250/370 50HP | XAD65-250/370 50HP | SD 65-250/37058HP | SVP12-6/7.5HP | CDL(P)12-8/7.5HP |
| ZEDJ 500/9-60-61-7.5 | 500 | 9 | ZST 65-315/450 60HP | XAD65-315/450 60HP | SD 65-315/450 61HP | SVP12-6/7.5HP | CDL(F)12-9/7.5HP |
| ZEDJ 500/11-75-75-7.5 | 500 | 10-11 | ZST 65-315/550 75HP | XAD65-315/550 75HP | SD 65-315/550 75HP | SVP12-6/7.5HP | CDL(P)12-12/10HP |
| ZEDJ 500/13-100-100-15 | 500 | 12-13 | ZST 65-315/750 100HP | XAD65-315/750 100HP | SD 65-315/750 100HP | - | CDL(P)12-14/15HP |
|
|
Q | H | Электрический | Дизель | Joki | ||
| Pilihan 1 | Pilihan 2 | Pilihan 1 | Pilihan 2 | ||||
| Terhubung erat | Pisahkan konjugatnya | Jenis kopling | Impeler plastik | Impeler SS304 | |||
| GPM | Ada |
|
|
|
|
|
|
| ZEDJ 500/14-125-125-15 | 500 | 14 | ZST 65-315/900 125HP | XAD65-315/900 125HP | SD 65-315/900 125HP | - | CDL(P)12-14/15HP |
| ZEDJ 750/7-60-61-10 | 750 | 6-7 | ZST 80-250/450 60HP | XAD80-250/450 60HP | SD 80-250/450 61HP | - | CDL(P)16-8/10HP |
| ZEDJ 750/8-75-75-10 | 750 | 8 | ZST 80-250/550 75HP | XAD 80-250/550 75HP | SD80-250/550 75HP | - | CDL(P)16-8/10HP |
| ZEDJ 750/9-100-100-10 | 750 | 9 | - | XAD 80-250/750 100HP | SD 80-250/750 100HP | - | CDL(P)16-8/10HP |
| ZEDJ 750/11-100-100-12 | 750 | 10-11 | ZST 80-315/750 100HP | XAD 80-315/750 100HP | SD 80-315/750 100HP | - | CDL(F)16-10/15HP |
| ZEDJ 50/13-125-125-15 | 750 | 12-13 | ZST 80-315/900 125HP | BATAS 80-315/900 125HP | SD 80-315/900 125HP | - | CDL(P)16-12/15HP |
| ZEDJ 50/14-150-150-15 | 750 | 14 | - | XAD 80-315/1100 150HP | SD 80-315/1100 150HP | - | CDL(P)16-14/20HP |
| ZEDJ 1000/8-100-100-10 | 1000 | 8 | ZST 100-250/750 100HP | BATAS 100-250/750 100HP | SD 100-250/750 100HP | - | CDL(F))20-8/15HP |
| ZEDJ 1000/9-125-125-12 | 1000 | 9 | ZST 100-250/900 125HP | XAD 100-250/900 125HP | SD 100-250/900 125HP | - | CDL(P)20-10/15HP |
| ZEDJ 1000/11-150-150-12 | 1000 | 10-11 | ZST 100-315/1100 150HP | XAD100-315/1100 150HP | SD 100-315/1100 150HP | - | CDL(P)20-10/15HP |
| ZEDJ 1000/12-180-170-15 | 1000 | 12 | ZST 100-315/1320 180HP | BATAS 100-315/1320 180HP | SD 100-315/1320 170HP | - | CDL(P)20-14/20HP |
| ZEDJ 1000/14-220-225-20 | 1000 | 13-14 | ZST 100-315/1600 220HP | XAD 100-315/1600 220HP | SD 100-315/1600 225HP | - | CDL(P)20-14/20HP |
| ZEDJ 1250/8-150-150-12 | 1250 | 8 | - | XAD 125-250/1100 150HP | SD 125-250/1100 150HP | - | CDL(F)32-60/15HP |
| ZEDJ 1250/9-180-170-15 | 1250 | 9 | - | BATAS 125-315/1320 180HP | SD 125-315/1320 170HP | - | CDL(F)32-60/15HP |
| ZEDJ 1250/11-220-225-15 | 1250 | 10-11 | - | XAD 125-315/1600 220HP | SD 125-315/1600 225HP | - | CDL(F)32-80/20HP |
| ZEDJ 1250/12-250-270-20 | 1250 | 12 | - | BATAS 125-315/1850 250HP | SD 125-315/1850 270HP | - | CDL(F) 32-80/20HP |
| ZEDJ 1250/13-270-270-25 | 1250 | 13 | - | XAD 125-315/2000 270HP | SD 125-315/2000 270HP | - | CDL(F)32-100/25HP |
| ZEDJ 1500/8-180-170-15 | 1500 | 8 | - | BATAS 125-250H/1320 180HP | SD 125-250H/1320 170HP | - | CDL(P))32-80/20HP |
| ZEDJ 1500/9-180-170-20 | 1500 | 9 | - | BATAS 125-315/1320 180HP | SD 125-315/1320 170HP | - | CDL(F)32-80/20HP |
| ZEDJ 1500/10-220-225-20 | 1500 | 10 | - | XAD 125-315/1600 220HP | SD 125-315/1600 225HP | - | CDL(F)32-80/20HP |
| ZEDJ 1500/12-250-270-25 | 1500 | 11-12 | - | BATAS 125-315/1850 250HP | SD 125-315/1850 270HP | - | CDL(P))32-100/25HP |
| ZEDJ 1500/13-270-270-25 | 1500 | 13 | - | XAD125-315/2000 270HP | SD 125-315/2000 270HP | - | CDL(F)32-100/25HP |
| ZEDJ 2000/8-220-225-25 | 2000 | 8 | - | BATAS 150-250/1600 220HP | SD 150-250/1600 225HP | - | CDL(F)45-50/25HP |
| ZEDJ 2000/9-270-270-25 | 2000 | 9 | - | BATAS 150-250/2000 270HP | SD 150-250/2000 270HP | - | CDL(F)45-50/25HP |
| ZEDJ 2000/10-340-340-30 | 2000 | 10 | - | XAD 150-315/2500 340HP | SD 150-315/2500 340HP | - | CDL(F)45-60/30HP |
| ZEDJ 2000/13-430-410-40 | 2000 | 11-13 | - | XAD 150-315/3150 430HP | SD 150-315/3150 410HP | - | CDL(F)45-70/40HP |
| ZEDJ 2500/8-220-225-30 | 2500 | 8 | - | BATAS 150-250/1600 220HP | SD 150-250/1600 225HP | - | CDL(F)64-40/30HP |
| ZEDJ 2500/9-270-270-40 | 2500 | 9 | - | BATAS 150-250/2000 270HP | SD 150-250/2000 270HP | - | CDL(F)64-50/40HP |
| ZEDJ 2500/10-340-340-40 | 2500 | 10 | - | XAD150-315/2500 340HP | SD 150-315/2500 340HP | - | CDL(F)64-50/40HP |
| ZEDJ 2500/12-430-410-40 | 2500 | 11-12 | - | XAD150-315/3150 430HP | SD 150-315/3150 410HP | - | CDL(F)64-60-2/40HP |

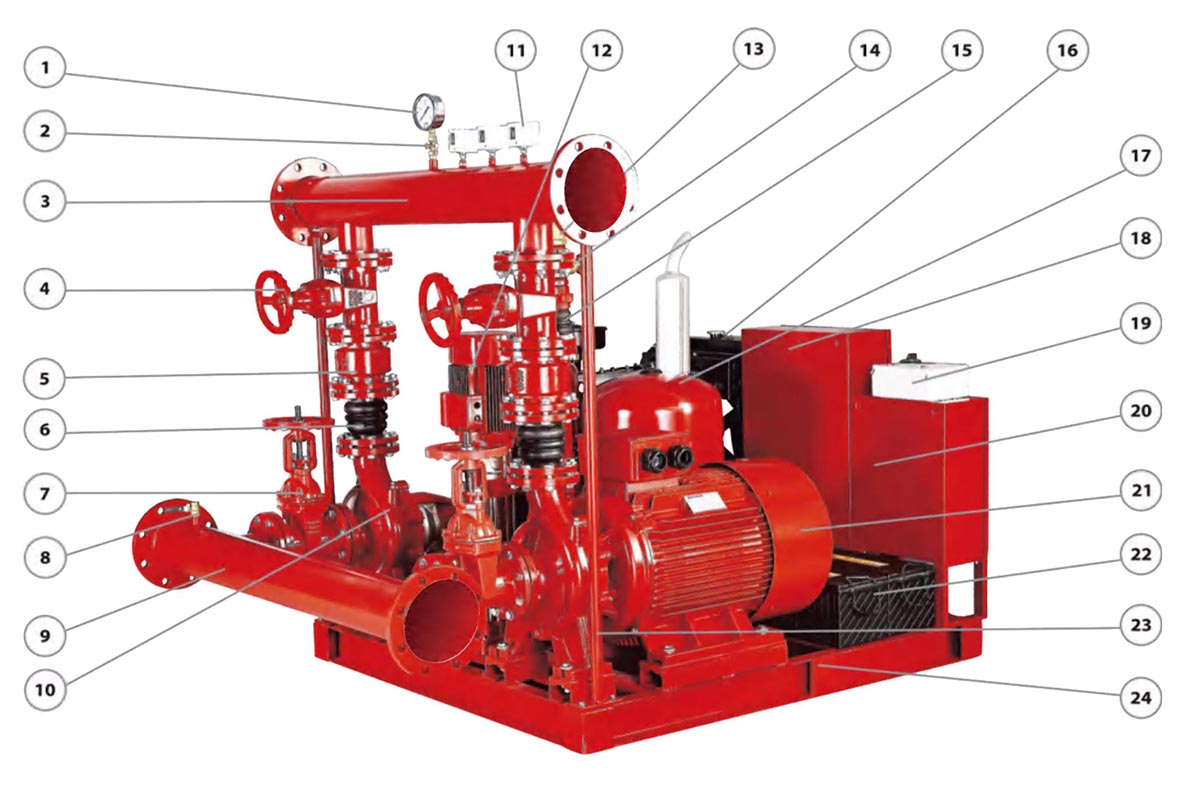

| № | Описание | Материал |
| 1 | Манометр | 0-16 бар |
| 2 | Katup pengaman | Kuningan |
| 3 | Напорный трубопровод | Baja karbon |
| 4 | Aktuator | Besi yang mudah ditempa |
| 5 | Periksa katup | Besi yang mudah ditempa |
| 6 | Koneksi fleksibel | Karet |
| 7 | OS&Y клапан | Besi yang mudah ditempa |
| 8 | Katup pengaman | Kuningan |
| 9 | Garis hisap | Baja karbon |
| 10 | Pompa diesel | Резервный источник питания |
| 11 | Реле давления | 0-16 бар |
| 12 | Жокей-насос | Резервный источник питания |
| 13 | Katup periksa joki | Kuningan |
| 14 | Жокей-запорный клапан | Kuningan |
| 15 | Koneksi fleksibel | Karet |
| 16 | Mesin diesel | Внутреннего сгорания |
| 17 | Напорный бак | Membran besi cor / EPDM |
| 18 | Электрический контроллер | Mulai Langsung/Bintang-Delta |
| 19 | Контроллер Jockey | Mulai langsung |
| 20 | Pengontrol diesel | Mulai langsung |
| 21 | Электрический насос | Sumber utama |
| 22 | Aki | Основной/Резервный |
| 23 | Batang pendukung | Besi cor |
| 24 | Alasan | Besi cor |
| Расход насоса | Diameter pipa minimum (nominal) | ||
| GPM | m³/jam | Всасывание | Membubarkan |
| 25 | 6 | 1"-DN25 | 1"-DN25 |
| 50 | 11 | 11/2"-DN40 | 11/4"-DN32 |
| 100 | 23 | 2"-DN50 | 2"-DN50 |
| 150 | 34 | 21/2"-DN65 | 21/2"-DN65 |
| 200 | 45 | 3"-DN80 | 3"-DN80 |
| 250 | 57 | 4"-DN100 | 3"-DN80 |
| 300 | 68 | 4"-DN100 | 4"-DN100 |
| 400 | 91 | 4"-DN100 | 4"-DN100 |
| 450 | 102 | 5"-DN125 | 5"-DN125 |
| 500 | 114 | 5"-DN125 | 5"-DN125 |
| Расход насоса | Diameter pipa minimum (nominal) | ||
| GPM | m³/jam | Всасывание | Membubarkan |
| 750 | 170 | 6"-DN150 | 6"-DN150 |
| 1000 | 227 | 8"-DN200 | 6"-DN150 |
| 1250 | 284 | 8"-DN200 | 8"-DN200 |
| 1500 | 341 | 8"-DN200 | 8"-DN200 |
| 2000 | 455 | 10"-DN250 | 10"-DN250 |
| 2500 | 568 | 10"-DN250 | 10"-DN250 |
| 3000 | 682 | 12"-DN300 | 12"-DN300 |
| 3500 | 795 | 12"-DN300 | 12"-DN300 |
| 4000 | 909 | 14"-DN350 | 12"-DN300 |
| 4500 | 1023 | 16"-DN400 | 14"-DN350 |
| 5000 | 1136 | 16"-DN400 | 14"-DN350 |
