Aplikasi dan instalasiMereka direkomendasikan untuk digunakan untuk memompa air bersih tanpa partikel aus, dan cairan tersebut tidak agresif secara kimia terhadap bahan pembuat pompa.

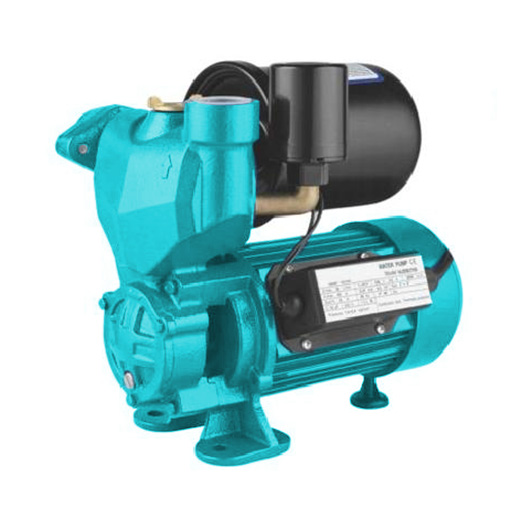

Pompa Self-Priming AWZB dirancang untuk penggunaan rumah tangga, terutama untuk gabungan perangkat tekanan otomatis kecil untuk pasokan air dan irigasi.
Pompa harus dipasang di area tertutup atau setidaknya mencegah kondisi cuaca buruk.
• Muat hingga 8 m
• Suhu cairan hingga + 40°C
• Suhu sekitar hingga + 90°C
• Maksimal. Tekanan kerja: 6 bar
• Rumah pompa: besi cor (HT200)
• Penyangga kelistrikan: aluminium
• Roda; Kuningan
• Gandar: baja 45#, baja tahan karat AlSl 416 jika diperlukan
• Segel mekanis: keramik
• Motor listrik: fase tunggal 220 V - 50 Hz, wadah bermuatan dan sekering beban berlebih termal.
• Fluktuasi tegangan yang diperbolehkan lebih dari 10% atau kurang
• Isolasi: B
• Perlindungan: IP44
• Aliran hingga 60 l/mnt (3,6 m3/jam)
• Tinggi kepala 50 meter
| Model | Daya masukan | Q(m³/jam) | 0 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3.6 | 4.2 | |||
| KW | HP | Q(L/mnt) | 0 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 60 | 70 | |||
| 1AWZB 125 | 0.125 | 0.17 | H(m) | 24 | 11 | 7 | 3.7 | ||||||||
| 1AWZB 250 | 0.25 | 0.34 | 28 | 16 | 12 | 8 | 3.4 | ||||||||
| 1AWZB 370 | 0.37 | 0.5 | 32 | 21 | 17 | 25 | 7.6 | 3 | |||||||
| 1AWZB 550 | 0.55 | 0.75 | 38 | 27.3 | 23.3 | 19 | 15 | 10.6 | 5.7 | ||||||
| 1AWZB 750 | 0.75 | 1 | 44 | 34 | 30 | 26 | 22 | 17 | 12 | 7 | |||||
| 1.5AWZB 1100 | 1.1 | 1.5 | 50 | 44 | 40.4 | 36.9 | 32.9 | 28.8 | 24.3 | 19 | 12.6 | 5 | |||
Grafik performa n = 2850 RPM
| Model | masukan/keluaran | N.W | P×L×T | |||
| (inci) | (Kg) | (mm) | ||||
| 1AWZB 125 | 1"×1" | 9 | 280×225×305 | |||
| 1AWZB 250 | 1"×1" | 10 | 280×225×305 | |||
| 1AWZB 370 | 1"×1" | 11 | 280×225×305 | |||
| 1AWZB 550 | 1"×1" | 13 | 310×235×305 | |||
| 1AWZB 750 | 1"×1" | 14.5 | 345×250×335 | |||
| 1.5AWZB 1100 | 1½"×1½" | 18.5 | 360×280×370 | |||
| Angka | Catatan | Angka | Catatan | Angka | Catatan | Angka | Catatan | ||||||||
| 1 | Memalangi | 13 | Rumah pompa | 25 | Penggemar | 37 | Sakelar tekanan | ||||||||
| 2 | Mesin cuci musim semi | 14 | Perlindungan jatuh | 26 | Penutup kipas | 38 | Memalangi | ||||||||
| 3 | Memalangi | 15 | Braket pompa | 27 | Memalangi | 39 | Kapasitas Tekanan | ||||||||
| 4 | Cincin "O". | 16 | Hubungan | 28 | Mesin cuci musim semi | 40 | Label Bejana Tekanan | ||||||||
| 5 | Penutup roda | 17 | Kunci | 29 | Kabel listrik | 41 | Cincin "O". | ||||||||
| 6 | Tablet dengan penutup roda | 18 | stator | 30 | Mur kotak terminal | 42 | Memuat steker | ||||||||
| 7 | Roda | 19 | Rotor | 31 | Dukungan kabel | 43 | Cincin "O". | ||||||||
| 8 | tablet rumah pompa | 20 | Perumahan dengan stator luka | 32 | Kondensator | 44 | katup periksa | ||||||||
| 9 | Cincin penjepit | 21 | Buka cincin | 33 | Memalangi | 45 | Lapisan permukaan | ||||||||
| 10 | Segel mekanis | 22 | Kaki pendukung | 34 | Kotak koneksi | 46 | Memalangi | ||||||||
| 11 | Cincin "O". | 23 | topi pilot | 35 | Tablet | 47 | Mesin cuci musim semi | ||||||||
| 12 | Memalangi | 24 | Memalangi | 36 | Di Fairlea | ||||||||||
