Ketentuan Penggunaan• Suhu cairan hingga 60°C
• Suhu sekitar hingga 40°C
• Total kenaikan inhalasi hingga 9 m
• Pengoperasian berkelanjutan

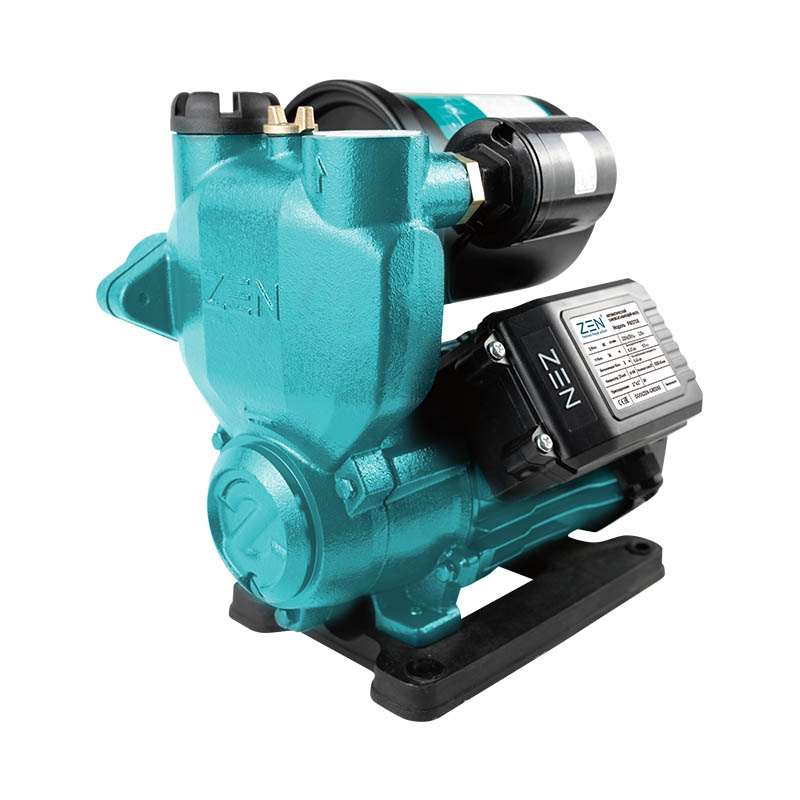

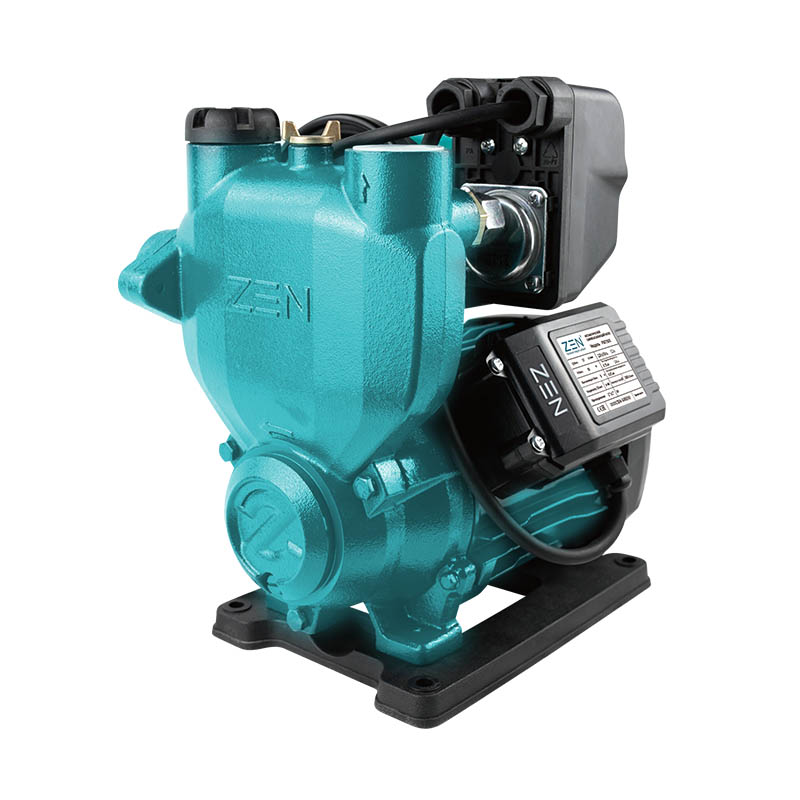

Pompa Self-Priming PW disertakan lengkap dengan katup periksa. Pompa harus dipasang di dalam ruangan atau setidaknya terlindung dari cuaca buruk.
Cocok untuk air bersih tanpa partikel yang hancur dan untuk cairan yang tidak agresif secara kimia terhadap bahan yang digunakan untuk membuat pompa.
Karena kekompakan, keandalan, dan kemudahan penggunaannya, mereka cocok untuk aplikasi rumah tangga seperti distribusi air yang dikombinasikan dengan perangkat bertekanan rendah, untuk irigasi di taman dan area distribusi, untuk memompa air dari tangki, serta untuk semua hal lainnya. kasus, ketika udara atau air mungkin ada di dalam air yang akan dipompa. Pompa ini dilengkapi dengan katup periksa pelat.
Pompa sebaiknya dipasang di lingkungan tertutup atau setidaknya terlindung dari cuaca buruk.
• Rumah pompa: besi cor
• Braket pompa: besi cor
• Rumah motor: aluminium
• Impeller: kuningan
• Sumbu motor: baja karbon, AlSI304 SS jika diperlukan
• Segel mekanis: keramik/grafit
• Motor induksi bipolar (n = 2850 rpm)
• Isolasi kelas B
• Perlindungan IP44
• Pelayanan berkelanjutan Sl
• Perlindungan termal
• Fase tunggal 220 V / 50 Hz, 60 Hz (bila perlu)
| Model | Daya masukan | Aliran maksimum (L/menit) |
Kepala maksimal (M) |
Jangkauan maksimum (M) |
Kuantitas (Pengaturan) |
|||||
| KW | HP | |||||||||
| PW125 | 0.125 | 0.17 | 2.0 | 24 | 8 | 1600 | ||||
| PW250 | 0.25 | 0.34 | 2.2 | 30 | 8 | 1600 | ||||
| PW370 | 0.37 | 0.5 | 2.4 | 36 | 8 | 1600 | ||||
| PW550 | 0.55 | 0.75 | 3.0 | 42 | 8 | 1320 | ||||
| PW750 | 0.75 | 1 | 3.4 | 50 | 8 | 1320 | ||||
Grafik performa n = 2850 RPM
| Model | masukan/keluaran | N.W | P×L×T |
| (inci) | (Kg) | (mm) | |
| PW125 | 1"×1" | 7.9 | 295×230×300 |
| PW250 | 1"×1" | 8.2 | 295×230×300 |
| PW370 | 1"×1" | 8.6 | 295×230×300 |
| PW550 | 1"×1" | 11.6 | 310×245×350 |
| PW750 | 1"×1" | 12.8 | 310×245×350 |
| Angka | Catatan | Angka | Catatan | Angka | Catatan | Angka | Catatan | ||||||
| 1 | Memalangi | 14 | Pol | 27 | Penutup kipas | 40 | Cincin "O". | ||||||
| 2 | Memalangi | 15 | Memalangi | 28 | Penggemar | 41 | Layar pelindung | ||||||
| 3 | Mesin cuci musim semi | 16 | keping | 29 | topi pilot | 42 | Memuat steker | ||||||
| 4 | Rumah pompa | 17 | Gila | 30 | Tekan kabel | 43 | Cincin "O". | ||||||
| 5 | tablet rumah pompa | 18 | Perumahan dengan stator luka | 31 | Memalangi | 44 | Tablet, tablet | ||||||
| 6 | Roda | 19 | Di Fairlea | 32 | Kondensator | 45 | katup periksa | ||||||
| 7 | pelat penyangga pompa | 20 | Kabel listrik | 33 | Sampul Ternin | 46 | Layar | ||||||
| 8 | Cincin penjepit | 21 | Kunci | 34 | Kotak koneksi | 47 | Lapisan permukaan | ||||||
| 9 | Segel mekanis | 22 | Perlindungan jatuh | 35 | Memalangi | 48 | Cincin "O". | ||||||
| 10 | Cincin "O". | 23 | Hubungan | 36 | Cincin | 49 | Memalangi | ||||||
| 11 | Memalangi | 24 | Memalangi | 37 | Sakelar tekanan | ||||||||
| 12 | Braket pompa | 25 | stator | 38 | Kapasitas Tekanan | ||||||||
| 13 | Rotor | 26 | Buka cincin | 39 | Memalangi | ||||||||
