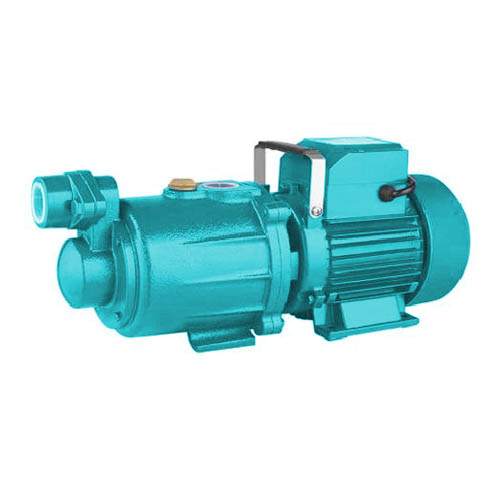

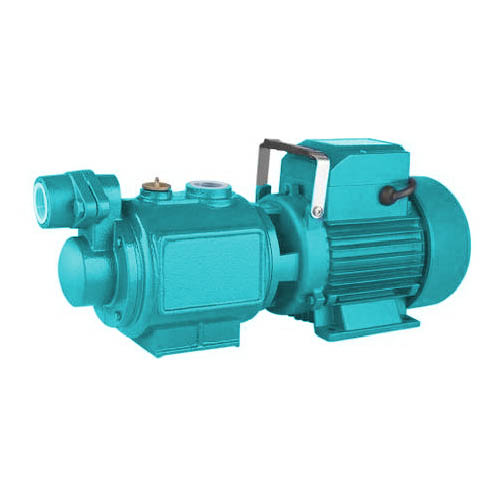

Merek ZEN terus memperkenalkan Pompa Self-Priming Sekrup ZGD terbaru untuk memenuhi kebutuhan pelanggan kami yang terus meningkat.
AplikasiIni digunakan untuk memurnikan air dan cairan yang tidak agresif secara kimia terhadap bahan pembuatan pompa.
Pompa jet self-priming dirancang untuk memompa air meskipun ada udara. Karena keandalan dan kemudahan penggunaannya, disarankan untuk menggunakannya untuk aplikasi rumah tangga seperti distribusi air yang dikombinasikan dengan perangkat bertekanan kecil atau sedang, serta untuk irigasi kebun dan area distribusi.
Pompa sebaiknya dipasang di lingkungan tertutup atau setidaknya terlindung dari cuaca buruk.
• Suhu cairan hingga 60°C
• Suhu sekitar hingga 40°C
• Total kenaikan inhalasi hingga 9 m
• Rumah pompa: besi cor
• Braket pompa: besi cor
• Rumah motor: aluminium
• Impeler: sekrup
• Penyebar: Noryl
• Sumbu motor: baja karbon, AlSI304 SS jika diperlukan
• Segel mekanis: keramik/grafit (0,5HP), SIC/grafit
• Motor induksi bipolar (n = 2850 rpm)
• Isolasi kelas B
• Perlindungan IP44
• Pelayanan berkelanjutan Sl
• Pelindung termal satu fasa
• Fase tunggal 220 V / 50 Hz 60 Hz (bila perlu)
• Tiga fase 380V / 50Hz, 60Hz (jika perlu)
| Model | Daya masukan | Q(m²/jam) | 0 | 0.6 | 0.9 | 1.2 | 1.8 | 2.1 | 2.5 | |||||||
| KW | HP | Q(L/mnt) | 0 | 10 | 15 | 20 | 30 | 55 | 40 | |||||||
| ZGD1.8-70-550R | 0.55 | 0.75 | H(m) | 75 | 50 | 30 | 20 | 10 | ||||||||
| ZGD2.5-80-750R | 0.75 | 1 | 85 | 60 | 50 | 40 | 30 | 20 | 10 | |||||||
| ZGD1.8-70-550S | 0.55 | 0.75 | 75 | 50 | 30 | 20 | 10 | |||||||||
| ZGD2.5-80-750S | 0.75 | 1 | 85 | 60 | 50 | 40 | 30 | 20 | 10 | |||||||
Grafik performa n = 2850 RPM
| Model | Masuk keluar | N.W | P×L×T | ||
| (inci) | (Kg) | (mm) | |||
| ZGD1.8-70-550R | 1"×1" | 11.6 | 465×185×220 | ||
| ZGD2.5-80-750R | 1"×1" | 12.4 | 465×185×220 | ||
| ZGD1.8-70-550S | 1"×1" | 11.4 | 465×185×220 | ||
| ZGD2.5-80-750S | 1"×1" | 12.2 | 465×185×220 | ||
| Angka | Catatan | Angka | Catatan | Angka | Catatan | Angka | Catatan | |||||||
| 1 | Penutup kipas | 12 | Mendukung | 23 | Memuat steker | 34 | Memalangi | |||||||
| 2 | Penggemar | 13 | Baut | 24 | Cincin "O". | 35 | Penutup penjepit | |||||||
| 3 | topi pilot | 14 | Rumah pompa | 25 | Memuat steker | 36 | Kondensator | |||||||
| 4 | Rotor | 15 | Kacang | 26 | Cincin "O". | 37 | Memalangi | |||||||
| 5 | Kabel listrik | 16 | Penutup rumah pompa | 27 | Cincin "O". | 38 | Tekan kabel | |||||||
| 6 | Di Fairlea | 17 | Memuat steker | 28 | Memuat steker | 39 | panel penjepit | |||||||
| 7 | silinder | 18 | Musim semi mesin cuci | 29 | Musim semi mesin cuci | 40 | Perlindungan jatuh | |||||||
| 8 | stator | 19 | Memuat steker | 30 | Menangani | 41 | Hubungan | |||||||
| 9 | Braket pompa | 20 | Musim semi mesin cuci | 31 | Memuat steker | 42 | Hubungan | |||||||
| 10 | Segel mekanis | 21 | Penutup saluran masuk | 32 | Cincin "O". | 43 | Buka cincin | |||||||
| 11 | Cincin penjepit | 22 | katup periksa | 33 | Memuat steker | |||||||||
